جزئیات محصول:
پرداخت:
|
نام: | میکروسکوپ متالورژیکی | کاربرد: | اندازه گیری 2D ، اندازه گیری 3D |
---|---|---|---|
قدرت:: | الکترونیکی | ویژگی: | دو سیستم بینایی |
لنز: | 5X ، 10X ، 20X ، 50X | ابعاد (میلی متر): | 590 x 530 x 850 |
برجسته: | multifunctional digital microscope,high resolution digital microscope |

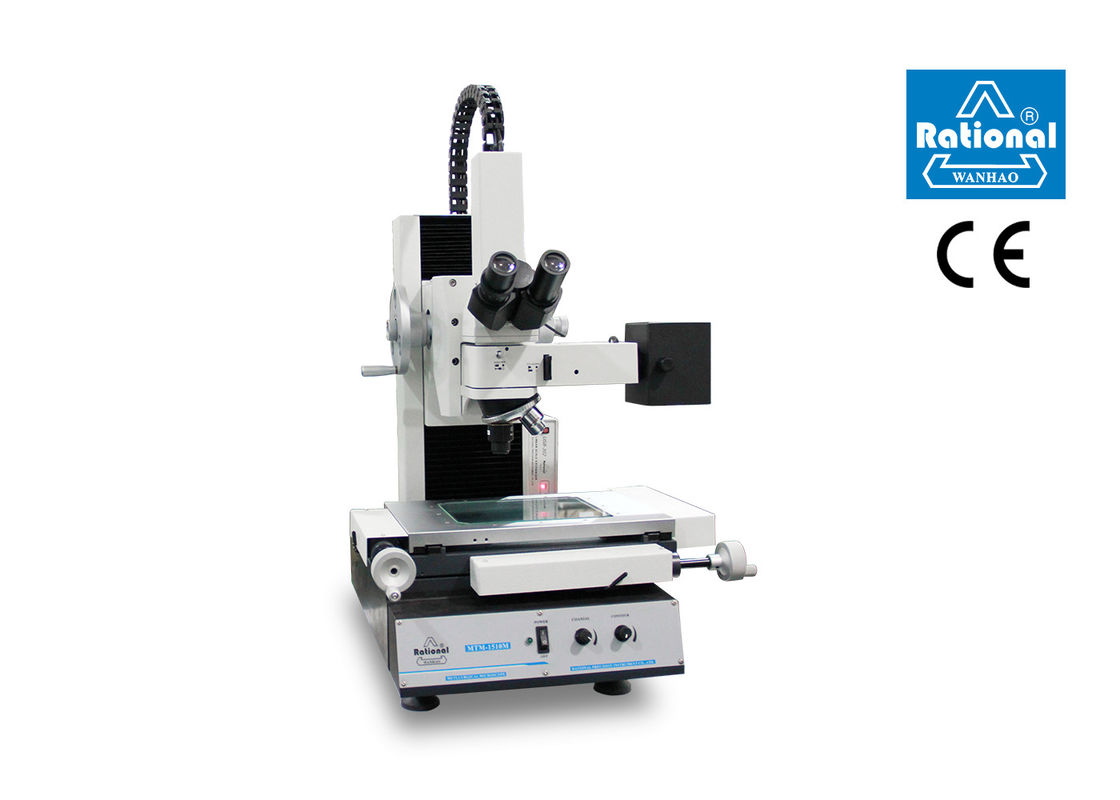

میکروسکوپ متالوگرافی با دقت بالا 10X ساخته شده - در ماژول اندازه گیری نور قطبی
خلاصه محصول:
متالوسکوپ یک ابزار اندازه گیری با دقت و راندمان بالا است که تصویر ، اندازه چشم و نانو مقیاس را مورد توجه قرار می دهد و نوری ، ماشین آلات ، الکترونیک ، محاسبات و فیلم را ادغام می کند. این ابزار دارای دو سیستم بینایی است: تصویر تلویزیون و نوری بصری ، که می تواند برای مشاهده ساختار متالوگرافی سطح یک فلز مورد استفاده قرار گیرد. این ابزار عمدتاً در اندازه گیری 2D ، گاهی اوقات در اندازه گیری سه بعدی نیز استفاده می شود. این ماده در بخش های تولیدی از جمله قطعات الکترونیکی ، قالب دقیق ، ابزار دقیق ، پلاستیک ، PCB ، ضخامت پوشش ، چمن گوشی و غیره بسیار مورد استفاده قرار می گیرد.
امکانات:
1. رزولوشن محورهای X ، Y ، Z: 0.5m.
2. تنظیم خشن محور Z / دستگیره چرخشی تنظیم دقیق محور هر دو در دسترس است.
3. اندازه گیری نور سطح کواکسیال یا اندازه گیری نور پایین در دسترس است.
4. ساخته شده در ماژول اندازه گیری نور قطبی.
5- می توان اختلاف ارتفاع نانو از مواد شفاف را اندازه گیری کرد.
6. ماژول اندازه گیری نانومتر نور سفید اختیاری است.
مشخصات فنی:مدل | MTM-1510M | MTM-2010M | |
میز کار | اندازه میز فلزی (میلی متر) | 210 160 160 | 260 160 160 |
اندازه میز شیشه ای (میلی متر) | 354 x 228 | 404 22 228 | |
سفر X ، محور Y (میلی متر) | 150 100 100 | 200 100 100 | |
سفر با محور Z (میلی متر) | 120 | 120 | |
ابعاد (میلی متر) | 590 x 530 x 850 | 590 x 575 x 850 | |
وزن (کیلوگرم) | 100 | 110 | |
قطعنامه (متر) | 0.5 | ||
خطای نشانه (متر) | E 1XY = (2.5+ L / 100) m (L طول جسم اندازه گیری شده است واحد: میلی متر) | ||
خطای بزرگنمایی لنز | 0.08٪ (از جمله اعوجاج) | ||
روشنایی انتقال | لامپ هالوژن که روشنایی آن قابل تنظیم است | ||
روشنایی پایین | LED که میزان روشنایی آن قابل تنظیم است | ||
سیستم چشم | سیستم ویدیویی | ||
بزرگنمایی لنز | 5X ، 10X ، 20X ، 50X | 5X ، 10X ، 20X ، 50X؛ لنز 10X میراو | |
بزرگنمایی چشم | مخروط لنز دو برابر 10 برابر | دوربین 1/2 اینچی CCD | |
بزرگنمایی کامل | 50X ~ 500X | 1425.5 ~ 1425X (نمایشگر 19.5 اینچ. وضوح تصویر: 1440 x 900) |
