نام محصول: | پروژکتور پروفایل نوری | سفر محور XY (میلی متر): | 150 * 100 |
---|---|---|---|
لنزهای اختیاری: | 10X ، 20X ، 50X ، 100X | صفحه نمایش پروژکتور: | 300mm |
قطعنامه: | 0.5μm | گارانتی: | 1 سال |
برجسته: | rational profile projector,optical mechanical comparator |

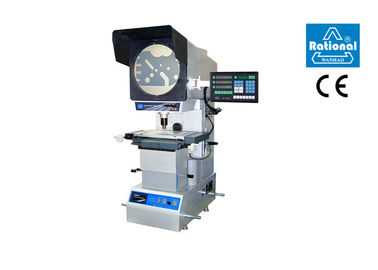

پروژکتور پروفایل نوری Z Axis موتوری با وضوح 0.5μM با وزن 150 کیلوگرم
خلاصه محصول:
پروژکتور پروفایل دیجیتال سری CPJ-3000DZ ، که محور Z آن درایو موتور پله را برای تنظیم فوکوس تصویب می کند ، و یک پیشخوان کارت گریتینگ را نصب می کند ، یک وسیله اندازه گیری است که می تواند قطعات نردبان را اندازه گیری کند ، تا حد زیادی کارایی کار را بهبود می بخشد. این لنزها مطابق با اشیاء اندازه گیری شده واقعی در 5X ، 10X ، 20X ، 50X یا 50X در دسترس است.
این ابزار که ادغام اپتیک ، ماشین آلات و الکترونیک را دارد ، قادر است اندازه گیری مستقیم و اندازه گیری مقایسه ای را برای قطعه کاری اندازه گیری شده ، مانند دستگاه های مهر زنی ، چرخ دنده ، نخ و برش فرز و غیره به اندازه کافی انجام دهد و از آن به طور گسترده ای در زمینه های دستگاه استفاده می شود. ساخت ، الکترونیک ، قالب ، متر و غیره
مشخصات فنی:
مدل | CPJ-3015DZ | CPJ-3020DZ | ||||
سفر با محور X (میلی متر) | 150 | 200 | ||||
سفر با محور Y (میلی متر) | 100 | 100 | ||||
اندازه میز فلزی (میلی متر) | 224 35 354 | 224 40 404 | ||||
اندازه میز شیشه ای (میلی متر) | 160 210 160 | 160 26 260 | ||||
وضوح (میکرومتر) | 0.5 | |||||
خطای نشانه (میلی متر) | محور X ، Y: (2.5 + L / 100). محور Z: 3.5 + L / 25 (L طول جسم اندازه گیری شده است واحد: میلی متر) | |||||
سرعت حرکت محور Z (میلی متر در ثانیه) | 5 ، 1 ، 0.01 (3 حالت موجود) | |||||
سفر با محور Z (میلی متر) | 100 | |||||
وزن (کیلوگرم) | 150 | |||||
ابعاد (میلی متر) | 1250 × 570 670 | |||||
صفحه نمایش طرح ریزی | اندازه (میلی متر) | Ф 312 | ||||
دامنه دوار | 0 ~ 360 درجه | |||||
وضوح | 1 یا 0.01 درجه سانتیگراد | |||||
لنز | بزرگنمایی | 10 × (اختیاری) | 20 × (اختیاری) | 50 × (اختیاری) | 100 × (اختیاری) | |
میدان دید (میلی متر) | Ф30 | Ф15 | Ф6 | Ф3 | ||
فاصله کاری (میلی متر) | 77.7 | 44.3 | 38.4 | 25.3 | ||
حداکثر اندازه گیری قد (میلی متر) | 90 | 90 | 90 | 90 | ||
منبع تغذیه: AC 100-240V 50 / 60Hz. قدرت کل: 450W |
خدمات ما
منطقی متعهد به ارائه محصولات با کیفیت عالی و خدمات رضایت بخش به مشتریان است. ما خدمات پس از فروش را با اهمیتی که شایسته آن است مشاهده می کنیم.
اگر مشکلی را تجربه می کنید ، اجازه دهید دانش محصول و تجربه جمعی ما ناراحتی شما را به حداقل برساند.
ما به شما پشتیبانی راه اندازی ، خدمات اندازه گیری ، تعمیر و نگهداری ، تعمیر ، ارتقاء و مقاوم سازی را پیشنهاد می کنیم. می توانید به ما اعتماد کنید.
ما خود را وقف ارائه خدمات و پشتیبانی مستمر فنی از جمله موارد زیر می کنیم:
1. کنترل و تقویت فرآیند.
2. آموزش و ارتقاء ماشین آلات.
3. ماشین آلات ، اندازه گیری ، فروش و خدمات.
4- تعمیر و نگهداری و تعمیرات تخصصی.
5- خدمات مشاوره و مشاوره.
6. پشتیبانی فنی آنلاین.
7. آموزش در محل و خدمات پس از فروش توسط توزیع کنندگان ما در سراسر جهان.
خدمات پشتیبانی ما عمدتاً در پروژکتور پروفایل ، سیستم اندازه گیری ویدیو (VMS) ، سیستم اندازه گیری مختصات (CMS) ، ابزار پیش تنظیم ، تداخل سنج نور سفید ، ابزار اندازه گیری قد ، مقیاس خطی ، بازخوانی دیجیتال ، IC ، نرم افزار اندازه گیری است.
